3D-печать или литьё пластмасс: что выбрать для партии деталей
3D-печать помогает получить деталь без изготовления литьевой пресс-формы. Литьё под давлением стоит рассматривать для повторяющегося выпуска изделий с согласованной конструкцией. Но выбирать технологию только по количеству деталей недостаточно.
Что важнее для вашего проекта: быстро проверить сборку, менять геометрию или выпускать одинаковые детали? Разберём, какие данные сравнить до заказа оснастки и как перейти от прототипа к производству.
Если конструкция ещё меняется, начните с прототипа. Если изделие проверено и нужен повторяющийся тираж, запросите расчёт литья. Окончательное решение принимайте по материалу, требованиям к детали и полной стоимости проекта.
При 3D-печати изделие создаётся по цифровой модели послойно. При литье расплавленный полимер заполняет полость пресс-формы. Разница в способе изготовления влияет на подготовку, доступные материалы и требования к конструкции.
ВЫБОР ТЕХНОЛОГИИ
Сначала проверить идею.
Затем запускать серию.
В этой статье
Чем отличаются 3D-печать и литьё под давлением
| Что сравниваем | 3D-печать | Литьё под давлением |
|---|---|---|
| Подготовка | Нужны модель и подготовка к выбранному способу печати. | Нужны технологичная конструкция, пресс-форма и наладка процесса. |
| Изменение геометрии | Можно изменить модель перед следующим изготовлением. | Изменение может потребовать доработки или замены оснастки. |
| Материал | Выбор зависит от технологии печати и оборудования. | Марку полимера подбирают под изделие и условия переработки. |
| Поверхность и размеры | Зависят от процесса, ориентации детали и последующей обработки. | Зависят от оснастки, усадки материала и режима литья. |
| Типовая задача | Проверка конструкции, индивидуальные детали, небольшие партии. | Повторяющийся выпуск изделий с согласованной геометрией. |
Таблица помогает выбрать, что считать в первую очередь. Она не заменяет проверку модели технологом и испытания детали.
Два способа получить деталь
3D-печать · пример FDM
Показан принцип печати расплавленной нитью. Другие способы 3D-печати могут работать иначе.
Литьё под давлением
Для выпуска используется заранее изготовленная пресс-форма.
Упрощённая схема принципов. Выбор зависит от конструкции, материала и объёма выпуска.
Оборудование нашего производства
На фотографиях — термопластавтомат и станок для обработки оснастки. Режимы переработки и пригодность оборудования определяют по проекту, а не по внешнему виду станка.
Три вопроса перед выбором технологии
01 / КОНСТРУКЦИЯ
Геометрия уже проверена в сборке?
Если нужно проверить посадку, положение креплений или удобство использования, сначала изготовьте прототип. Зафиксируйте результаты: какие размеры подошли, где появилась помеха, что нужно изменить. Так следующая версия будет опираться на проверку, а не на впечатления от модели на экране.
02 / ТРЕБОВАНИЯ
Что именно должна выдерживать деталь?
Опишите нагрузку, рабочую температуру, контакт со средами и требования к внешнему виду. Разделите проверки формы и проверки свойств: прототип для оценки габаритов не обязательно подходит для испытаний будущего серийного изделия.
03 / ОБЪЁМ
Какой объём нужен сейчас и позже?
Укажите первую партию отдельно от ожидаемых повторных заказов. Попросите два сопоставимых расчёта: для старта и для планируемого объёма. Если спрос ещё проверяется, обсудите поэтапный запуск вместо закупки всей партии сразу.
От задачи к технологии
ШАГ 1
Проверить конструкцию
Если геометрия ещё меняется — начать с прототипа и проверки сборки.
↓
ШАГ 2
Определить требования
Уточнить материал, нагрузки, поверхность и критичные размеры.
↓
ШАГ 3
Сравнить расчёты
Оценить полный бюджет печати и литья на своём объёме.
↓
ШАГ 4
Согласовать процесс
Проверить технологичность модели и порядок приёмки.
Единого порога тиража для всех изделий нет.
Сравнивайте стоимость проекта, а не только детали
Цена одной отливки без стоимости формы не показывает бюджет запуска. Аналогично предложение на печать без необходимой обработки может оказаться неполным. В обоих расчётах должны совпадать требования к готовому изделию.
Что должно попасть в сравнение
- Подготовка или доработка модели.
- Оснастка, если она нужна для выбранного процесса.
- Изготовление согласованного количества годных деталей.
- Обработка поверхности, сборка и контроль, если они требуются.
- Условия повторного заказа и внесения изменений.
Попросите подрядчика обозначить, что включено в предложение, а что рассчитывается отдельно. Стоимость формы, наладки, самой партии и дополнительных работ удобнее видеть отдельными строками. О составляющих цены литья подробнее рассказано в статье «Как посчитать стоимость литья изделий?».
Универсального тиража, после которого литьё всегда выгоднее печати, нет.
Сравнение имеет смысл для конкретной геометрии, материала и комплекта работ. Порог из чужого проекта нельзя переносить на свою деталь без расчёта.
Кадр из авторского видео LitoBam «Из чего складывается цена пресс-формы?», 00:38. Пример изделий с разной геометрией и требованиями к конструкции.
Видео: из чего складывается стоимость пресс-формы
Материал, размеры, конструкция и объём производства влияют на расчёт оснастки. В ролике разбираем, что учитывать при обсуждении проекта.
Технопласт · 4 минуты 10 секунд · Открыть в VK Видео →
Чек-лист: что отправить для расчёта
Чтобы получить предложения, которые можно сравнить между собой, подготовьте один набор исходных данных для всех вариантов производства.
- Модель и чертёж. Передайте актуальную версию; отдельно отметьте критичные размеры и сопрягаемые поверхности.
- Назначение. Объясните, где работает деталь и что произойдёт при её отказе.
- Материал. Укажите марку, если она определена, либо требования для подбора.
- Объём. Разделите пробную партию, первый заказ и ожидаемые повторные поставки.
- Внешний вид. Опишите цвет, фактуру и допустимые следы изготовления.
- Приёмка. Перечислите измерения и испытания, по которым будете принимать результат.
Кадр из авторского видео LitoBam «Из чего складывается цена пресс-формы?», 00:34. Пример чертежа с размерами и разрезом: такие исходные данные помогают предметно обсудить конструкцию и расчёт.
Частые вопросы
Можно ли после 3D-печати сразу заказать пресс-форму?
Перед заказом нужна проверка конструкции под литьё. Модель, которую удалось напечатать, ещё не подтверждает возможность изготовления в выбранной пресс-форме. Обсудите с технологом изменения до выпуска оснастки.
Обязательно ли печатать прототип?
Нет. Решение зависит от задачи и имеющихся проверок. Если конструкция уже испытана, есть образец, чертежи и согласованные требования, уточните, какие дополнительные проверки действительно нужны перед запуском.
Что делать, если модель есть, а материал не выбран?
Передайте условия эксплуатации и критерии приёмки. Попросите указать предложенный материал в расчёте: сравнивать варианты с разными свойствами как полностью взаимозаменяемые нельзя.
Начните с задачи и модели
Посмотрите возможности Технопласта и передайте исходные данные для обсуждения проекта.
3D-печать на заказ →
Литьё пластмасс →
Связаться с Технопластом →
Обсудить проект в WhatsApp →
Техническая справка: Protolabs — сравнение 3D-печати и литья под давлением. Общие принципы выбора не заменяют расчёт и проверку конкретного проекта.
Шарф или палантин размещайте так, чтобы выбранный сгиб показывал нужную часть рисунка и не скрывал фактуру. Высоту и держатель проверяйте на изделии с реальной длиной, бахромой и маркировкой.
Выберите, что важно показать: общий орнамент, край, обратную сторону или характер ткани. Одной тесной складкой можно спрятать основную особенность изделия. Сначала сделайте пробную выкладку отдельного

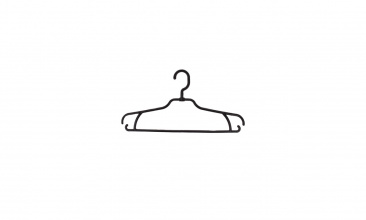

Способ показа трикотажа выбирайте по конструкции вещи и рекомендациям её изготовителя. Плечики удобны для обзора, полка — для складной выкладки, но ни один вариант нельзя считать подходящим для всего трикотажа.
Выделите тяжёлые изделия, рыхлую вязку, тонкие полотна и модели с особыми требованиями к хранению. Проверьте ярлык и доступные инструкции поставщика. Одного названия волокна недостаточно

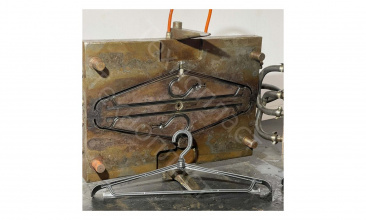

Литьевой уклон и поднутрение оценивайте относительно направления раскрытия формы. Начните с линии разъёма и движения частей оснастки: один и тот же выступ при разном расположении детали может потребовать разных решений для извлечения.
