Как проверить конструкцию пластиковой детали перед заказом пресс-формы

До заказа пресс-формы проверьте, что деталь выполняет свою задачу, собирается с соседними элементами и подготовлена к литью. Согласуйте материал, критичные размеры, геометрию и требования к поверхности. Результат проверки — версия модели с перечнем принятых решений и открытых вопросов.

Этот чек-лист поможет подготовиться к разговору с конструктором и технологом. Он не заменяет расчёты и испытания конкретного изделия.

Начните с задачи детали

Перед проверкой модели опишите, где будет работать изделие. Например, для корпуса важно знать, что находится внутри, как крепится крышка и нужен ли доступ для обслуживания. Для заглушки — в какое отверстие её устанавливают и должна ли она сниматься.

• Что деталь удерживает, закрывает, соединяет или защищает?
• Какие усилия она воспринимает и как часто повторяется нагрузка?
• С чем она соприкасается: водой, моющими средствами, другими материалами?
• При каких температурах и в каких условиях её используют?
• Какие признаки будут означать, что изделие не прошло проверку?

Фраза «нужен прочный корпус» оставляет слишком много трактовок. Запись «крышка должна открываться для обслуживания, а крепления не должны мешать установленной плате» уже задаёт конкретные вопросы для проверки. Усилия, число открываний и условия испытаний нужно согласовать отдельно.

Сопоставьте материал с условиями работы

Укажите выбранную марку полимера, если она известна. Если нет, передайте требования к изделию и отметьте, какие из них обязательны. Не подменяйте выбор материала одним словом «пластик».

Составьте список вопросов к поставщику: подходит ли материал для заданной среды, какие свойства подтверждены документацией и что потребуется проверить на готовой детали. Зафиксируйте допустимость замены марки. Если замена возможна, определите, кто её согласует и какие испытания придётся повторить.

Проверьте геометрию вместе с технологом

При разборе модели уделяют внимание толщине стенок и её переходам, рёбрам, уклонам и элементам, мешающим извлечению детали из формы. Эти особенности влияют на технологичность конструкции. Конкретные значения выбирают для материала, геометрии и способа изготовления оснастки, а не по универсальной таблице.

1. Покажите сечения. Отметьте участки, где соединяются стенки, стойки и рёбра. Спросите, какие места требуют переработки.
2. Обсудите извлечение. Попросите показать направление раскрытия формы и объяснить, какие элементы усложняют съём.
3. Отделите обязательное от изменяемого. Для каждого спорного участка укажите, какую функцию нужно сохранить, а какую геометрию можно скорректировать.

Обсуждение должно закончиться понятным перечнем изменений: что меняем, зачем и кто проверит, что функция детали сохранилась. Подробные инженерные принципы геометрии рассмотрены в руководстве Protolabs по подготовке деталей к литью.

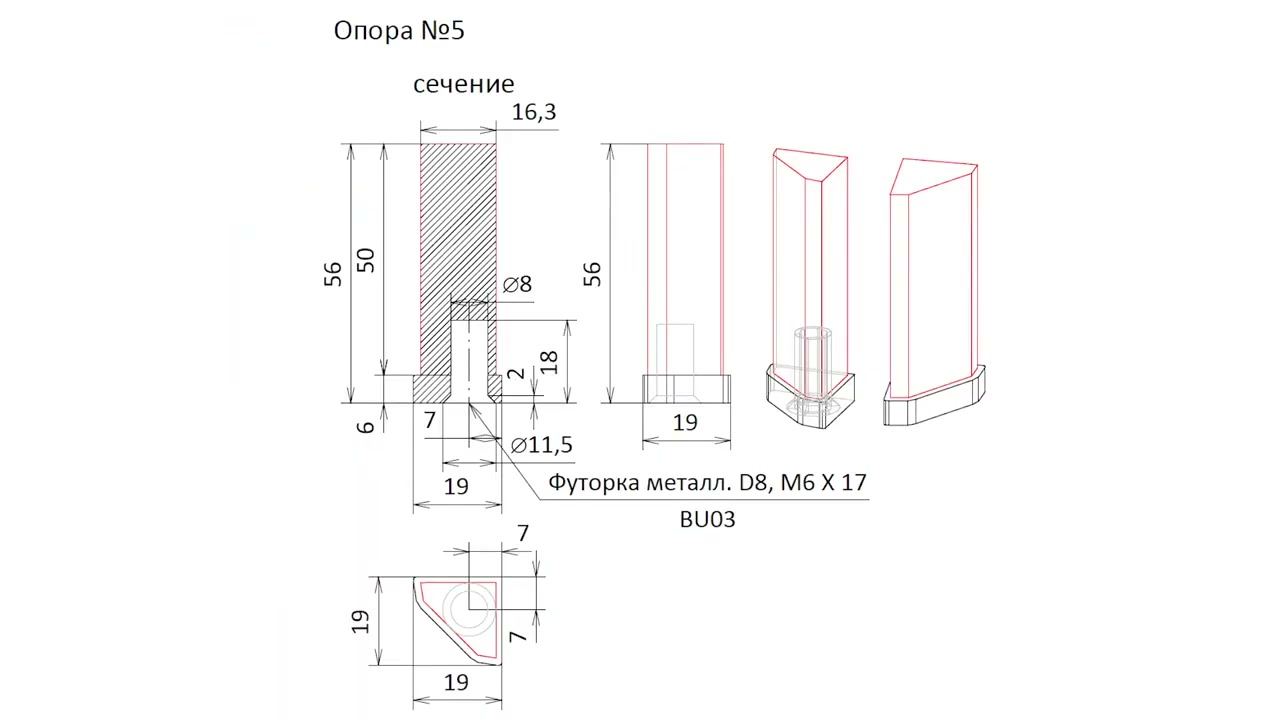

Кадр из собственного видео LitoBam «Из чего складывается цена пресс-формы?», 00:34. На чертеже видны сечение, размеры и положение вставки. Такой вид помогает обсуждать внутреннюю геометрию. Показанные размеры относятся только к этому примеру. Нажмите на кадр, чтобы открыть его крупнее.

Проверьте сборку и выделите критичные размеры

Подготовьте модель сборки или чертёж соседнего элемента. Для каждого соединения запишите, как его проверять: примеркой, измерением или функциональным испытанием. Отдельно перечислите размеры, отклонение которых мешает работе изделия.

Не назначайте одинаково строгие требования на все поверхности. Сначала определите, какие параметры отвечают за функцию. Подход к выделению критичных характеристик описан в материале Protolabs о контроле важных размеров; конкретную процедуру измерений согласуйте со своим изготовителем.

Условный пример: крышка корпуса

Допустим, крышка крепится винтами. В лист проверки можно включить совпадение отверстий с ответной частью, отсутствие помех внутри корпуса и доступ инструмента к крепежу. Для каждого пункта укажите проверяемую версию соседней детали и способ контроля.

Это учебный пример, а не описание выполненного заказа Технопласта. Если крышка должна ещё и защищать содержимое от воды, понадобится отдельное требование к результату и согласованная методика испытания.

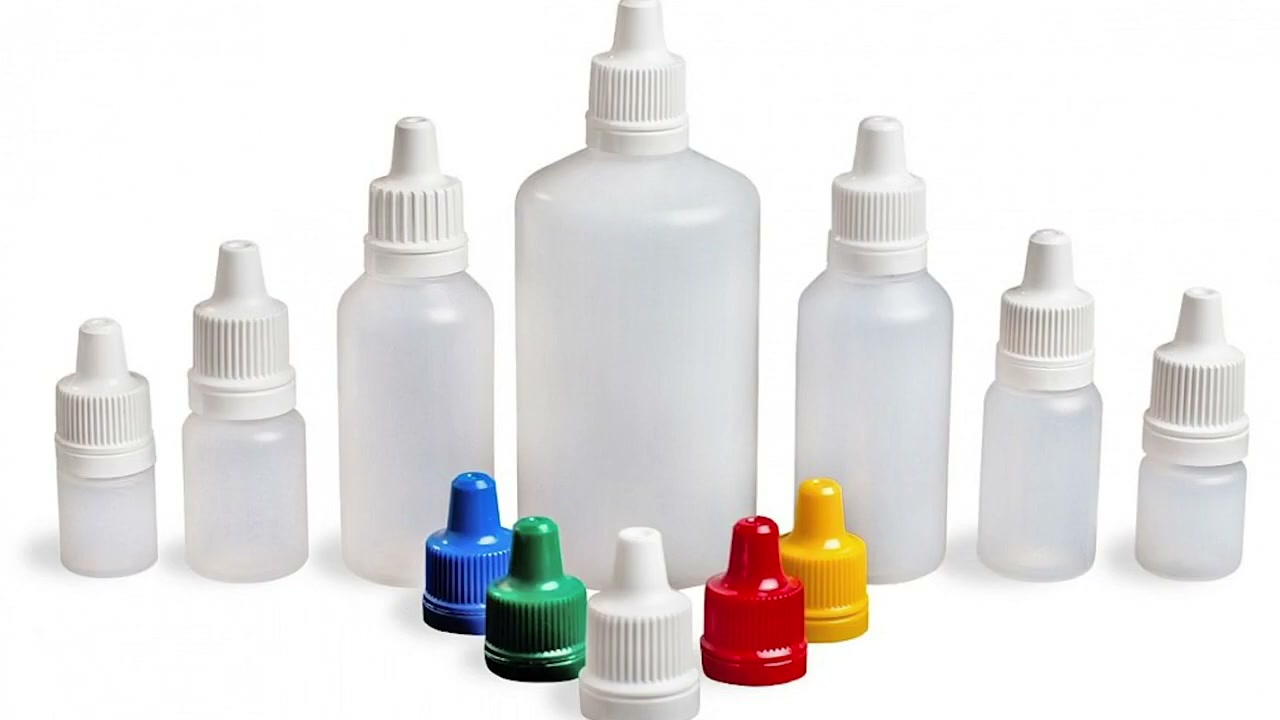

Кадр из собственного видео LitoBam «Из чего складывается цена пресс-формы?», 00:38. Флакон и крышку оценивают как сопрягаемые элементы: отдельно задают требования к каждой детали и к собранной паре. Кадр иллюстративный; он не подтверждает совместимость всех показанных компонентов или прохождение испытаний.

Заранее обозначьте видимые поверхности

На изображении модели выделите лицевую сторону, скрытые участки и места контакта с пользователем. Обсудите расположение линии разъёма формы и технологических следов. Для оценки внешнего вида подготовьте описание или согласованный образец, а спорные зоны покажите крупным планом.

Вместо требования «без дефектов» составьте перечень того, что именно оценивают: поверхность, цвет, кромки, надписи, места сопряжений. Укажите условия осмотра и порядок согласования отклонений. Наличие красивого изображения модели ещё не определяет критерии приёмки реальной детали.

Зафиксируйте результат до изготовления оснастки

Соберите один комплект актуальных исходных данных. Старые версии храните отдельно, чтобы их нельзя было принять за действующие.

Если нет ответа на вопрос, от которого зависит работа изделия, сначала закройте его. Отметка «проверено» должна означать конкретное действие: рассмотрено сечение, измерен образец, выполнена примерка или утверждён документ.

Следующий шаг

Для обсуждения конструкции передайте актуальную модель, описание задачи и список вопросов по этому чек-листу. Если нужна помощь с разработкой, ознакомьтесь с услугой проектирования пластиковых изделий. Когда решения по детали согласованы, можно переходить к проектированию пресс-формы.

Чек-лист посвящён подготовке конструкции. Исходные сведения для обращения по оснастке приведены отдельно в опросном листе для заказа пресс-формы.
